הזרקה כפולה - Double injection

כאשר אנו צריכים חלקים מורכבים ורב-חומריים, עם צבעים וטקסטורות שונים המשולבים באופן חלק, חזק, מדוייק ובכמויות גדולות.

הזרקה כפולה היא תהליך שבו מוזרקים שני סוגי חומרים שונים לאותה תבנית, ויוצרים חלק אחד עם שתי תכונות שונות. היתרונות כוללים חיסכון בזמן ויכולת לייצר חלקים עם תכונות מכניות משופרות ומורכבות.

"הזרקה כפולה" ו"הזרקה דו-קומפוננטית" מתייחסות בדרך כלל לאותו תהליך ייצור בפלסטיקה, שנקרא באנגלית "Two-Shot Molding" או "Double Injection Molding".

התהליך מאפשר ליצור מוצר אחד, שמשלב באופן אינטגרלי שני חומרים שונים או שני צבעים שונים, באותה מכונת הזרקה. זה מייעל את הייצור ומבטל את הצורך בהרכבה או הדבקה לאחר הייצור.

איך התהליך עובד?

התהליך מתבצע במכונת הזרקה מיוחדת, שיש לה שתי יחידות הזרקה. הוא כולל שני שלבים עיקריים:

1. הזרקה ראשונה: החלק הראשון של המוצר מוזרק לתבנית ייעודית.
2. הזרקה שנייה: לאחר מכן, החלק שהוזרק מועבר (על ידי סיבוב של התבנית או מנגנון אחר) לתבנית שנייה, ושם מוזרק החומר השני שמשלים את המוצר.

יתרונות עיקריים

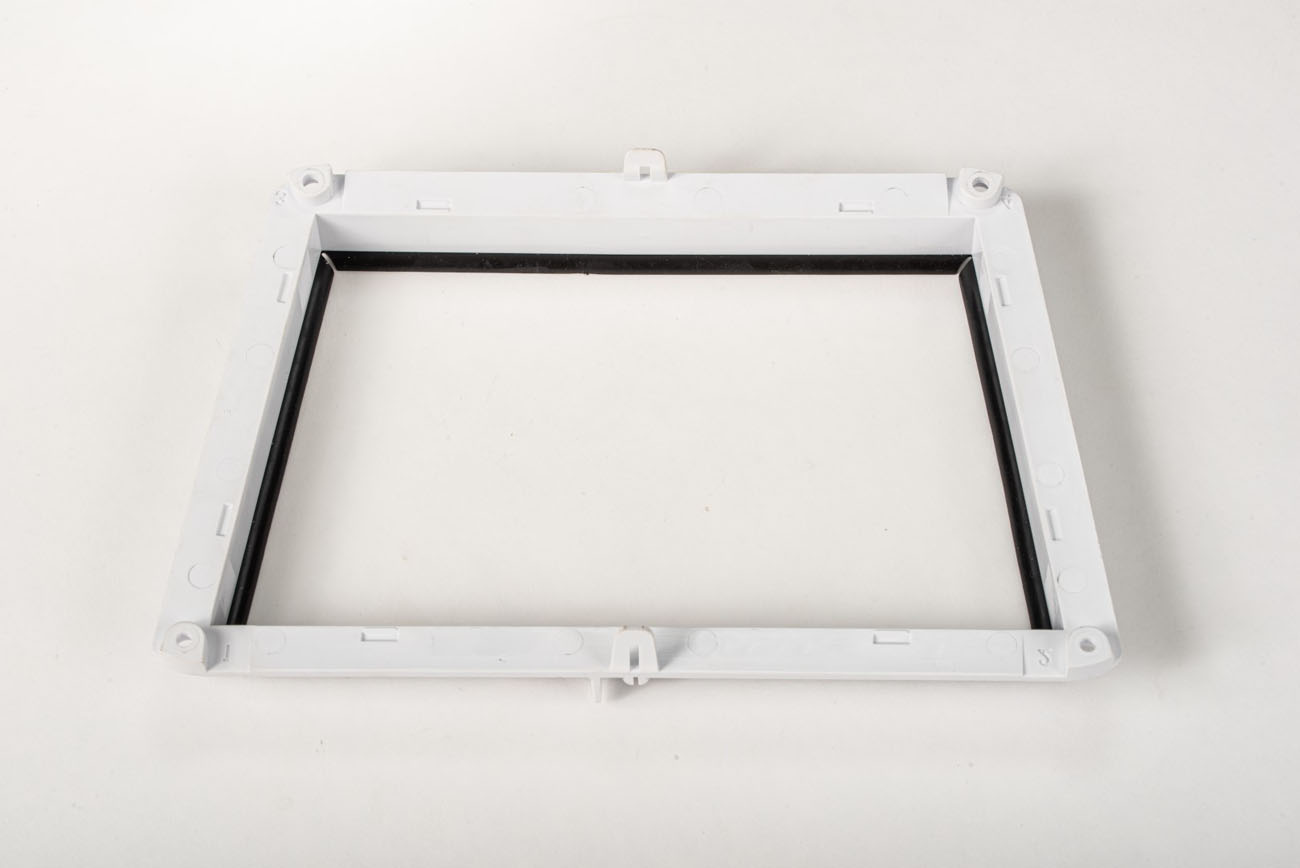

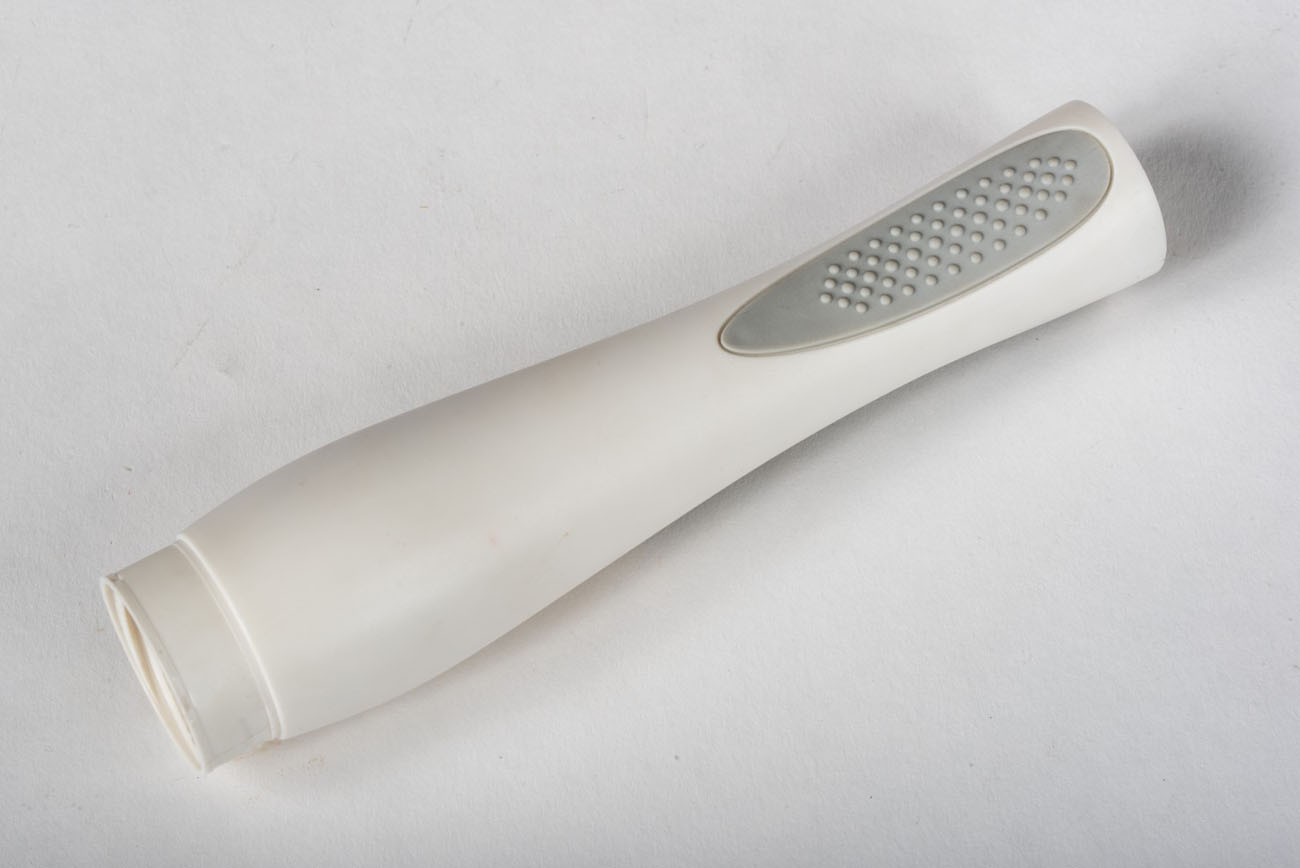

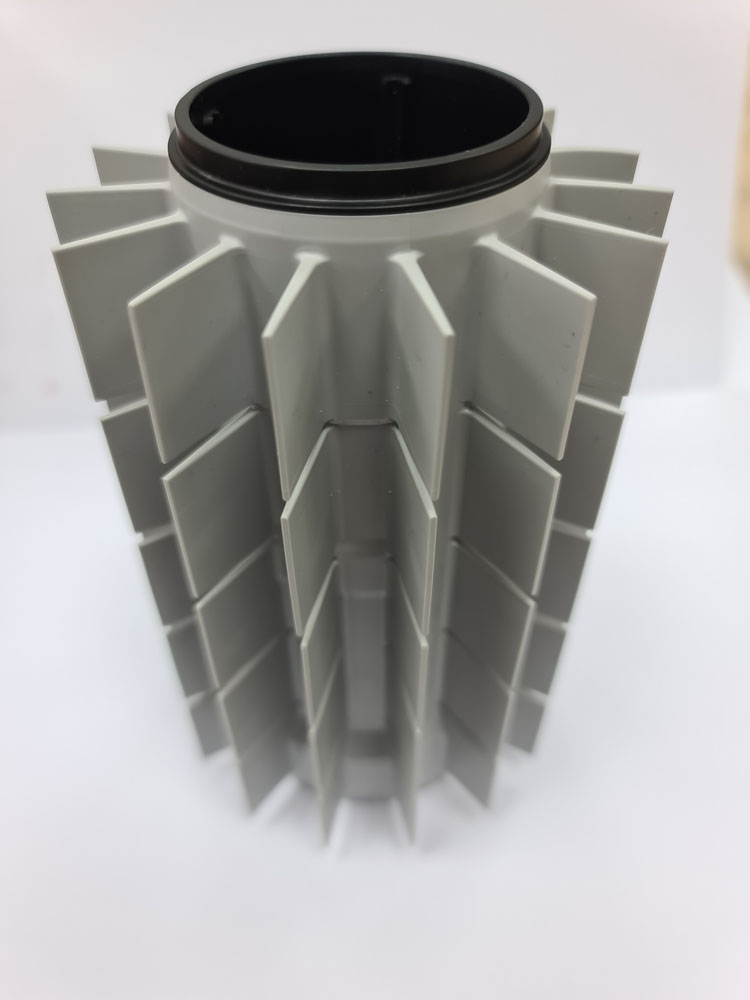

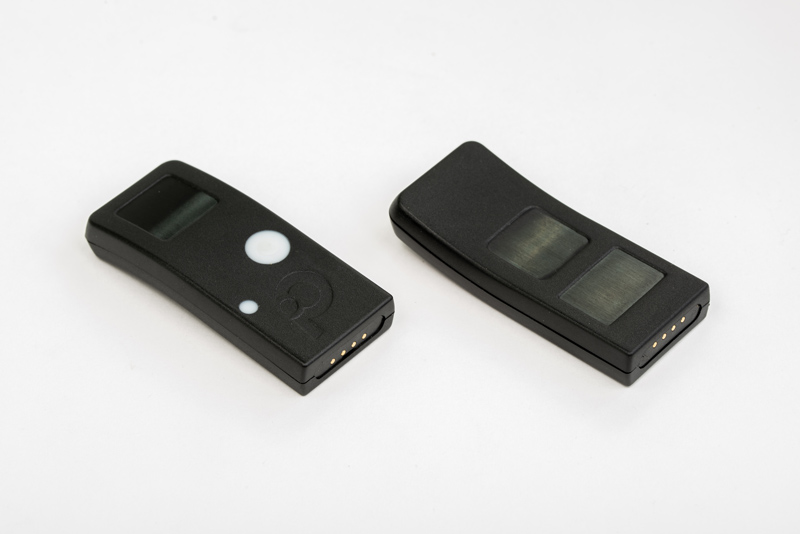

• שילוב תכונות: מאפשר ליצור מוצרים המשלבים תכונות שונות, כמו ידית קשיחה עם ציפוי רך ונעים למגע (לדוגמה, בידיות של כלי עבודה או מברשות שיניים).

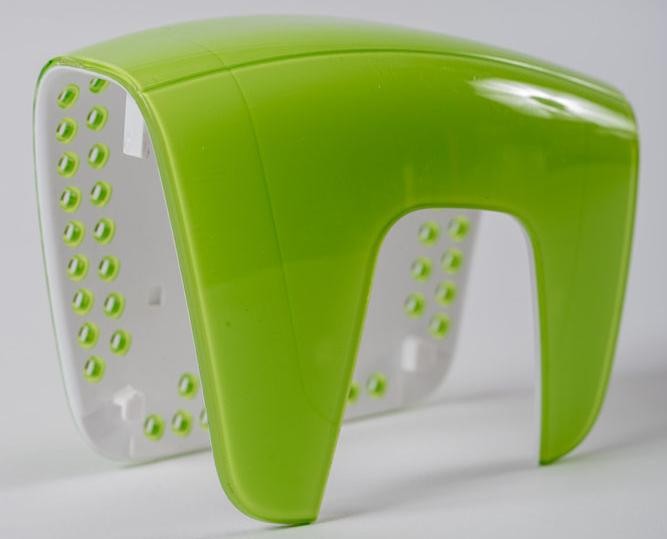

• אסתטיקה: מאפשר שילוב של שני צבעים שונים באותו מוצר, ללא קווי הפרדה בולטים.
• יעילות וחיסכון: מקצר את זמן הייצור ומפחית את עלויות ההרכבה והעבודה הידנית.
• דיוק: מבטיח חיבור מדויק וחזק בין שני החומרים, ללא חשש מניתוק או חוסר התאמה.

בדרך כלל משולבים חומר קשיח (כגון פוליפרופילן או ABS) עם חומר רך יותר (כגון TPE או TPU). הבחירה נעשית לפי הדרישות המכאניות, האסתטיות והפונקציונליות של המוצר.

כן. הזרקה כפולה מאפשרת הזרקה של שני צבעים שונים, דבר שמסייע בהדגשת אלמנטים עיצוביים, לוגו, או סימונים פונקציונליים – מבלי להזדקק להדפסה נוספת או צביעה חיצונית.

כיום ישנם הרבה מוצרים מכל תחום בהם מבוצעת הזרקה כפולה. מברשות שיניים, מגינים למכשירים ניידים ומכשירי אלקטרוניקה, ידיות ארגונומיות, אטמים אינטגרליים, וכפתורים בעלי שילוב של נוחות ומראה.

בהזרקה כפולה שני החומרים מוזרקים ברצף באותה מכונה ובאותה תבנית. לעומת זאת, ב-overmolding מוזרק תחילה חלק בסיסי ואז עובר לתבנית אחרת להזרקה שנייה – בתהליך נפרד.

האתגר המרכזי הוא התאמת תכנון החלק והתבנית לשני החומרים – הן מבחינת הזרימה והן מבחינת הידבקות החומרים. נדרש ידע מדויק בבחירת שילובי חומרים ובתכנון שערי הזרקה.

בניגוד להזרקה כפולה (Double Injection) שמתרחשת באותה תבנית ובאותה מכונה, Overmolding מתבצע לרוב בשני שלבים: הזרקת החלק הבסיסי, ולאחר מכן הזרקת הציפוי או השכבה השנייה בתבנית אחרת.
