הנדסת הזרקות פלסטיק: מחזון טכנולוגי לייצור המוני חכם

בעולם התעשייה המודרני, הזרקת פלסטיק (Thermoplastic Injection Molding) היא הרבה מעבר לשיטת ייצור; היא האמנות של הפיכת תכנון הנדסי מורכב למוצר מוחשי, מדויק וכלכלי. בעוד שהשיטה נחשבת לאמינה והיעילה ביותר לייצור סדרות גדולות, ההבדל בין מוצר פונקציונלי למוצר מצטיין טמון בשלב אחד קריטי: תכנון ופיתוח התבנית.

התבנית היא לב המערכת: יותר מסתם "תבנית יציקה"

פיתוח תבנית הוא תהליך הנדסי הדורש מיומנות רב-תחומית. ספק מומחה אינו מסתפק בייצור הגיאומטריה המבוקשת, אלא מנתח מראש משתנים קריטיים המשפיעים על איכות המוצר ועלות הייצור:

• בחירת חומר התבנית: החל מפלדה עמידה לסדרות של מיליוני חלקים, ועד לאלומיניום לסדרות קצרות.
• ניהול תרמי: שילוב סגסוגות נחושת-בריליום באזורים אסטרטגיים להולכת חום מהירה, המקצרת את זמן המחזור ומשפרת את הניראות.
• טכנולוגיית הייצור: שימוש בשיטות עיבוד שבבי מתקדם ו-EDM (עיבוד בהתפרקות חשמלית) להשגת דיוק מיקרוני.

למה התכנון המוקדם קריטי?

הזרקת פלסטיק מציעה יתרונות מובהקים של מהירות, חוזק וגמישות עיצובית, אך אלו תלויים לחלוטין באיכות התכנון המוקדם (DFM – Design for Manufacturing). תכנון נבון מונע את הצורך בעיבודים משלימים יקרים לאחר ההזרקה ומבטיח שהמוצר יעמוד בעומסים המכאניים ובסביבת העבודה המיועדת לו.

מקרה בוחן (Case Study): פרויקט הנדסה גנטית באצות

האתגר: סיוע לחברה המפתחת מערכת ביולוגית מבוססת אצות לחיסון אוראלי של דגים. המערכת דרשה תשתית פלסטית מורכבת שחייבת לעמוד בתנאי חוץ קיצוניים, להבטיח אטימות מוחלטת ולשמור על תאימות ביולוגית.

1. השילוב ההנדסי המוקדם

בפרויקט זה, צוות ההנדסה של חטיבת סאנרייז השתלב עוד בשלב טרום-התכנון. המעורבות המוקדמת אפשרה להגדיר חומרים עמידים לאקלים משתנה ובכך כבר חסכו "סבבי תכנון" מיותרים. הדגש הושם על אטימות גבוהה (למניעת דליפות מים) והרכבה נוחה של רכיבים רבים.

2. תהליך הפיתוח והתיקוף (Validation)

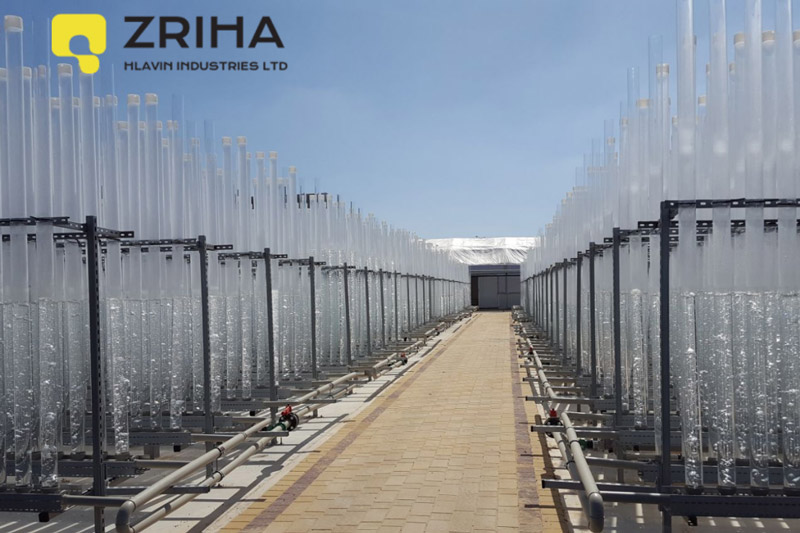

לאחר ייצור דגמים ראשוניים (הרבה לפני ההזרקה או ייצור תבנית סופית), הם הופעלו במשך חודש בחוות גידול אצות. הפידבקים מהשטח תורגמו למקצה שיפורים הנדסי בתכנון התבנית הסופית. רק לאחר שהניסוי השני נחל הצלחה מלאה, עברנו לייצור התבנית ומשם לייצור המוני של עשרות אלפי יחידות.

3. בחירת חומרים ותאימות ביולוגית

בשיתוף עם ביולוגים, הפלסטיק הנבחר היה פוליפרופילן (PP) – חומר המשלב עלות נמוכה עם בטיחות כימית לאצות. הוספת תוספי UV הייתה קריטית; ללא הניסיון המקצועי בזיהוי הצורך הזה, רכיבי הפלסטיק היו מתפוררים תוך חודשים ספורים בחשיפה לשמש.

התוצאה: בבדיקת 200 אטמים מפס הייצור ההמוני, לא נמצאה אף נזילה אחת. הצלחה זו מדגימה כיצד ניווט הנדסי נכון של חומרים, חלקים ויכולות התבנית הופך רעיון חדשני למוצר יציב ומתפקד.

לסיכום

בין אם מדובר באב-טיפוס (Prototype) או בייצור המוני, התבנית היא היסוד עליו עומד הפרויקט כולו. תכנון מקצועי הוא השלב שבו החזון של הלקוח מתורגם לשפה הנדסית המבטיחה איכות, עמידות ורווחיות לאורך זמן.

חטיבת סאנרייז ממשיכה להוביל פרויקטים מורכבים בחזית הטכנולוגיה, מתוך מחויבות להפיך כל אתגר ייצורי לערך ממשי עבור לקוחותינו.

כותב המאמר: אהרון דגן, מנהל חטיבת סאנרייז

מנהל חטיבת הפלסטיק סאנרייז, מיוני 2022.
לפני כן ניהל את מחלקת ההנדסה בסאנרייז וכמהנדס פרויקטים בחברת סופרגום.
בעל תואר ראשון בהנדסת פלסטיקה.
