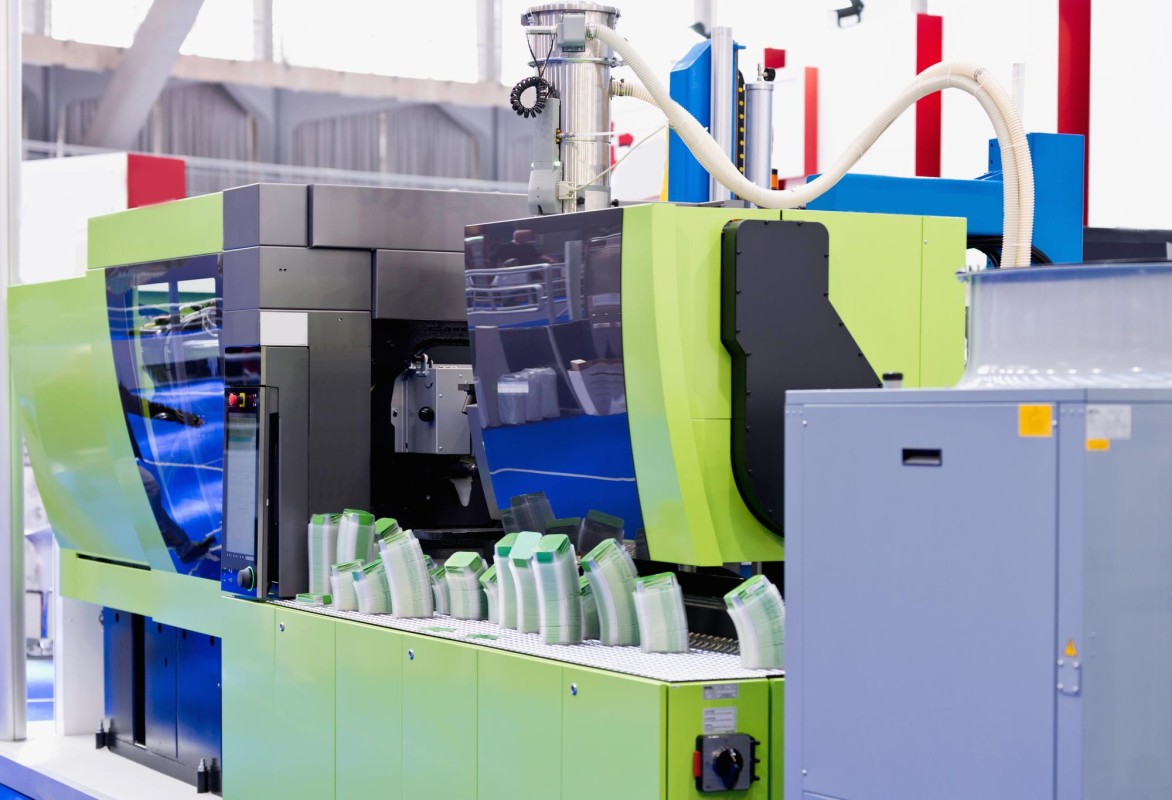

עוברים להזרקה: כך תתכנן נכון את המעבר לעיבוד מדויק בתעשיית המדיקל

בתעשייה שבה כל מילימטר קובע — וכל תקלה עלולה להיות קריטית — תהליך הייצור הוא לא רק אמצעי אלא נכס אסטרטגי. טכנולוגיית ההזרקה (Injection Molding) הפכה בשנים האחרונות לאבן יסוד בפיתוח מכשור רפואי: מדויקות, חזרתיות, סטריליות ויכולת לייצר סדרות ארוכות של חלקים מורכבים – כל אלו הפכו אותה לכלי עיקרי בארגז הכלים של המהנדס הרפואי.

מאמר זה נועד למהנדסים ומנהלי פיתוח בתעשיית המדיקל, והוא מציג בצורה שיטתית את המרכיבים הקריטיים שיש לקחת בחשבון בעת מעבר להזרקה: החל ממבנה גיאומטרי מותאם לתבנית, דרך התאמת חומרים רגולטוריים, ועד לשיטות ייצור מתקדמות ובקרת איכות על פי תקני ISO ו-FDA.

ייצור רפואי מדויק בהזרקה: טכנולוגיה שמתחילה בשבריר מ”מ ונמדדת בחיי אדם

מה הופך את ההזרקה לטכנולוגיה קריטית בייצור רפואי? ראשית, הדיוק. תבניות ההזרקה המתקדמות מסוגלות לייצר חלקים עם סבילות של ±0.01 מ”מ — מדד קריטי במוצרים כמו מחטים אוטומטיות, פילטרים סטריליים, או יחידות זעירות להחדרת תרופות.

בניגוד לעיבוד שבבי או הרכבות ידניות, הזרקה מבטיחה חזרתיות כמעט מוחלטת: כל חלק זהה לקודמו, גם לאחר מאות אלפי מחזורים. בחברה בינלאומית שפיתחה יחידות חד-פעמיות לנטילת דגימות דם, ההחלטה לעבור להזרקה קיצרה את זמן הייצור מ־60 שעות ל־8 שעות, עם שיפור מדיד ברמת החלקיקים וזיהום צולב.

מעבר לכך, ההזרקה תומכת בייצור בסביבות סטריליות ומפוקחות — תוך עמידה בדרישות חדר נקי Class 7/8 – חיוני עבור מוצרים המשתלבים ישירות בגוף האדם או במערכות תומכות חיים.

ממהנדס לרגולטור: כך תבחר חומרים שיעברו כל תקן רפואי

בתחום המדיקל, התאמת חומר אינה נמדדת רק בתכונות מכאניות – אלא ביכולת שלו לעבור רגולציה. חומרים המיועדים למכשור רפואי חייבים לעמוד בתקנים ביוקומפטיביליים כמו USP Class VI, ISO 10993, ולעיתים גם בתקני FDA CFR 21 Part 177. המשמעות: החומר לא יכול לשחרר מזהמים, לא להגיב עם רקמות ביולוגיות, ולהיות עמיד בפני תהליכי סטריליזציה כמו אוטוקלב, גז אתילן אוקסיד או קרינת גמא.

החומרים הנפוצים כוללים:

• PEEK – פולימר בעל עמידות תרמית יוצאת דופן ותכונות מכאניות גבוהות
• TPU – חומר גמיש, שקוף ובעל התאמה מצוינת למוצרים במגע ישיר עם העור
• PC/ABS – מתאים למעטפות קשיחות, עם עמידות לשבר ויכולת שילוב חשמלית

בחברה שפיתחה מסכת CPAP לנשימה, מעבר מ־PC רגיל ל־Medical Grade TPU שיפר את נוחות המשתמש, אפשר סטריליזציה חוזרת והוביל לאישור רגולטורי תוך שבועות במקום חודשים.

תכננת? תוודא שזה ניתן לייצור: עקרונות DFM להזרקה רפואית

אחת הטעויות הנפוצות ביותר בפיתוח מוצר רפואי היא תכנון "אידיאלי" — אך בלתי ניתן לייצור. עקרונות DFM (Design for Manufacturability) הם קריטיים בהזרקה רפואית, ומחייבים את המהנדס לתכנן מראש תכונות שיאפשרו זרימה תקינה של חומר, שליפה חלקה מהתבנית, ושמירה על איכות גבוהה ללא עיוותים או פגמים.

מהנדסים מיומנים יודעים לזהות מוקדם:

• קירות בעובי אחיד למניעת שקיעה
• זוויות שחרור מתאימות (לפחות 1.5°–2°)
• הימנעות מ”Undercuts” בעייתיים שלא ניתנים לפתיחה פשוטה

בפרויקט לפיתוח קונקטור לחיבור IV, תכנון לא מותאם גרם לעיוות קל בשלב השחרור – תוצאה שלא התקבלה בבדיקות ואקום. לאחר שיפור מבני קל בזוויות השחרור, תהליך הייצור עבר בהצלחה – והחלקים אושרו בולידציה של IQ/OQ/PQ.

שיטות מתקדמות בהזרקה – כשחומר ופונקציונליות נפגשים בתוך התבנית

הזרקה אינה עוד שיטת ייצור — אלא פלטפורמה טכנולוגית. טכניקות כמו Overmolding, Insert Molding ו־Micro Molding מאפשרות למהנדסים לשלב פונקציונליות, חוזק וקומפקטיות בתוך החלק עצמו – כבר בזמן ההזרקה.

Overmolding מאפשרת הזרקה של שכבה שנייה, רכה או בעלת צבע/מרקם שונה, על גבי החומר הראשוני. מתאים במיוחד ליצירת אזורי אחיזה ארגונומיים, אטמים משולבים או צבעי הבחנה למכשור רפואי.

Insert Molding משלב רכיבים מתכתיים, כגון טבעות נירוסטה או חלקי קונקטור, בתוך חלקי פלסטיק — לשיפור חוזק, חיסכון בהרכבה והפחתת סיכוני שבר.

Micro Molding מתמקד בחלקים בקנה מידה מיקרוני – עד נפח של פחות מ-0.001 גרם – והוא קריטי למוצרים כמו שתלים תוך-עיניים, התקני ניתוחים זעיר-פולשניים, ואביזרי חדירה מדויקים.

בקרת איכות בהזרקה רפואית: לא מדדת – לא ייצרת

בתחום שבו איכות היא לא יתרון – אלא דרישה בסיסית – נדרש תהליך בקרת איכות מקיף שמוטמע בכל שלב. תהליך ההזרקה הרפואית כולל:

• ולידציה מלאה (Installation Qualification, Operational Qualification, Performance Qualification)
• בקרת ממדים באמצעות CMM (מדידה תלת-ממדית של חלקים בזמן אמת)
• מעקב SPC לניתוח סטיות תהליך
• Traceability מלאה לכל חומר, אצווה ופרמטר ייצור

חברה שפיתחה חלקים לפיזיותרפיה מתקדמת גילתה סטייה מינורית בקוטר פנימי של צינור. באמצעות ניטור SPC על פרמטרי הזרקה – זוהתה סיבת הבעיה (שינוי בטמפרטורת עובש) והותקנה מערכת בקרה אוטומטית – מה ששיפר את אחידות המוצר ב־98%.

סיכום: למה חברות מובילות עוברות לייצור בהזרקה – ואיך זריחה מדיקל יכולה להוביל את הדרך

במעבר להזרקה אין קיצורי דרך – אבל יש אסטרטגיה. זהו תהליך הנדסי שלוקח בחשבון תכנון, חומר, תבנית, תהליך, ולידציה ובקרה. חברות רפואיות שמיישמות תהליכי Injection Molding בצורה נכונה זוכות לא רק במוצר איכותי יותר – אלא גם באמינות גבוהה יותר, זמני שיווק קצרים יותר, ויתרון ברור בשוק תחרותי.

ב־זריחה מדיקל אנו מלווים מהנדסים רפואיים משלב התכנון ועד הייצור – עם ידע הנדסי עמוק, קווי יצור בחדרים נקיים, והיכרות מלאה עם הרגולציה הבינלאומית.
בואו לדבר איתנו – ונוביל אתכם לעולם הייצור בהזרקה הרפואית, ברמה שמצופה מכם.

כותב המאמר: גור אסף, מנהל חטיבת זריחה מדיקל

בעל תואר ראשון במנהל עסקים עם מעל 30 שנות ניסיון בתחום הפלסטיק.
שימש כ 13 שנים כסמנכ"ל התפעול של פסקל, והיה אחראי על הפעילויות בארץ ובחו"ל.
לפני כן, הקים וניהל את מפעל ההזרקות של פלסאל בתפן ובלבון.
